traceroute使用与实现原理分析

内容简介

traceroute是诊断网络问题时常用的工具。它可以定位从源主机到目标主机之间经过了哪些路由器,以及到达各个路由器的耗时。
本文首先介绍traceroute的基础用法,然后深入浅出地介绍traceroute的实现原理。

traceoute用途

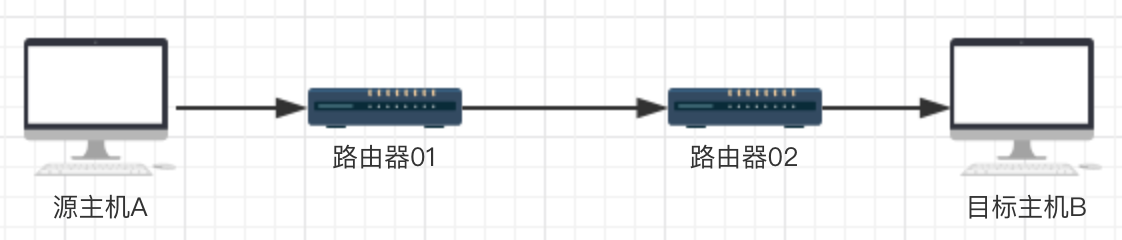

我们知道,两台主机之间的通信,往往需要经过很多中间节点(如下图所示)。

当源主机A向目标主机B发送消息,发现消息无法送达。此时,可能是某个中间节点发生了问题,比如路由器02因负载过高产生了丢包。
此时,可以通过traceroute进行初步的检测,定位网络包在是在哪个节点丢失的,之后才可以进行针对性的处理。

入门例子

假设想要知道,当我们访问 www.iqiyi.com 时,经过了多少中间节点,那么可以采用如下命令:

traceroute www.iqiyi.com

以下是输出结果(osx下,为节省篇幅,省略部分输出结果),后面会对输出结果进行讲解。

traceroute: Warning: www.iqiyi.com has multiple addresses; using 121.9.221.96
traceroute to static.dns.iqiyi.com (121.9.221.96), 64 hops max, 52 byte packets
 1  xiaoqiang (192.168.31.1)  1.733 ms  1.156 ms  1.083 ms
 2  192.168.1.1 (192.168.1.1)  2.456 ms  1.681 ms  1.429 ms
 # ... 忽略部分输出结果
 9  121.9.221.96 (121.9.221.96)  6.607 ms  9.049 ms  6.706 ms

首先,域名 www.iqiyi.com 对应多个IP地址,这里采用了其中一个IP地址 121.9.221.96,对应的主机名是 static.dns.iqiyi.com。

从当前主机,到目标主机,最多经过64跳(64 hops max),每次检测发送的包大小为52字节(52 byte packets)

traceroute: Warning: www.iqiyi.com has multiple addresses; using 121.9.221.96
traceroute to static.dns.iqiyi.com (121.9.221.96), 64 hops max, 52 byte packets

接下来的输出比较有规律。每一行包含三部分:序号 + 主机 + 耗时。

行首是序号,表示这是经过的第N个中间节点。序号后面是节点的主机名+IP地址。最后是到达节点所耗费的时间。

1  xiaoqiang (192.168.31.1)  1.733 ms  1.156 ms  1.083 ms
2  192.168.1.1 (192.168.1.1)  2.456 ms  1.681 ms  1.429 ms

注意,每次检测都同时发送3个数据包,因此打印出来三个时间。此外,如果某一个数据报超时没有返回,则时间显示为 *,此时需要特别注意,因为有可能出问题了。

以第1跳为例(家里的路由器),主机名是 xiaoqiang,IP地址是 192.168.31.1,检测数据包到达路由器的时间分别是 1.733 ms 1.156 ms 1.083 ms。

1  xiaoqiang (192.168.31.1)  1.733 ms  1.156 ms  1.083 ms

第2、3 ... N 跳类似,最后一跳为目标主机。

9  121.9.221.96 (121.9.221.96)  6.607 ms  9.049 ms  6.706 ms

##实现原理简析

主机之间通信,网络层IP数据报的首部中,有个TTL字段(Time To Live)。TTL的作用是,设置IP数据报被丢弃前,最多能够经过的节点数。

此外,每经过一个中间节点,再向下一个节点转发数据前,都会将TTL减1。如果TTL不为0,则将数据报转发到下一个节点;否则,丢弃数据报,并返回错误。

假设TTL设置为N,当前转发到第M个节点:

  • 第1个节点:将TTL设置为N-1。如果TTL != 0,则将数据报传递给第2个节点;否则丢弃数据报,并向源主机报错。
  • 第2个节点:将TTL设置为N-2。如果TTL != 0,则将数据报传递给* 第3个节点;否则丢弃数据报,并向源主机报错。
    。。。
  • 第M个节点:将TTL设置为N-M。如果TTL != 0,则将数据报传递给第3个节点;否则丢弃数据报,并向源主机报错。
  • 。。。

如果源主机收到出错的回报,则知道数据报已经到达第M个节点。此时,记录下第M个节点的IP,以及数据报往返的耗时。

到这里,可以引出traceroute的实现原理(非严谨):

从源主机向目标主机发送IP数据报,并按顺序将TTL设置为从1开始递增的数字(假设为N),导致第N个节点(中间节点 or 目标主机)丢弃数据报并返回出错信息。源主机根据接收到的错误信息,确定到达目标主机路径上的所有节点的IP,以及对应的耗时。

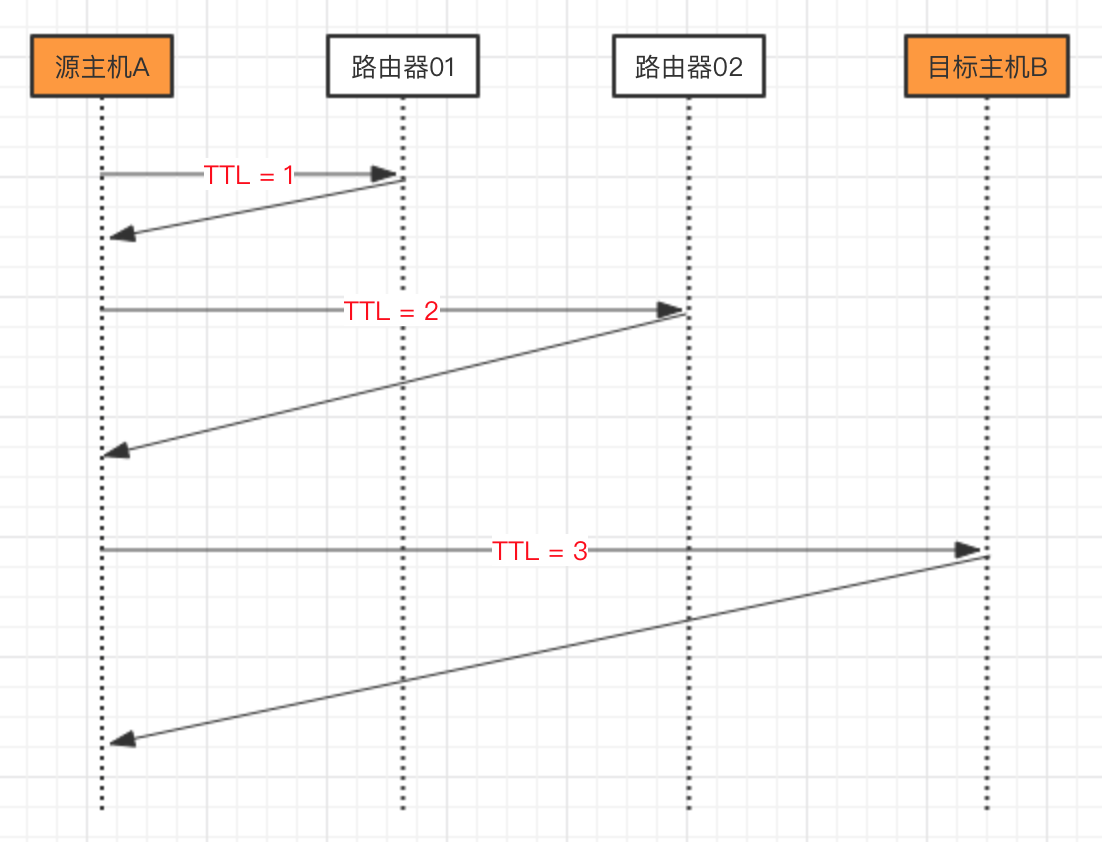

来个简单的图例。假设源主机A到目标主机B之间有2个中间节点,也就是说,A到B一共需要经过3跳。那么,traceroute的检测时序如下:

实现原理深入剖析

前面简单阐述了traceroute的实现原理,下面进一步介绍实现细节。这里主要回答3个问题:

  1. 问题一:传输层采用的是UDP,还是TCP?
  2. 问题二:当TTL为0时,接收节点会丢弃接数据报,并向源主机报错。这里的报错信息是什么?
  3. 问题三:假设到达目标主机一共有N跳,且TTL刚好设置为N,那么,目标主机成功收到数据报,此时并没有错误回报,traceroute如何确定已经到达目标主机?

问题一:UDP还是TCP

答案是UDP。为什么呢?读者同学可以想一下。

问题二:报错信息是什么

这里的报错信息是ICMP(Internet Control Message Protocol)报文,它用于在主机、路由之间传递控制信息。

上面的定义有点难理解。简答的来讲,就是两台主机之间约定的暗号,用来告诉对方一些事情,比如“您访问的主机不存在”之类的。

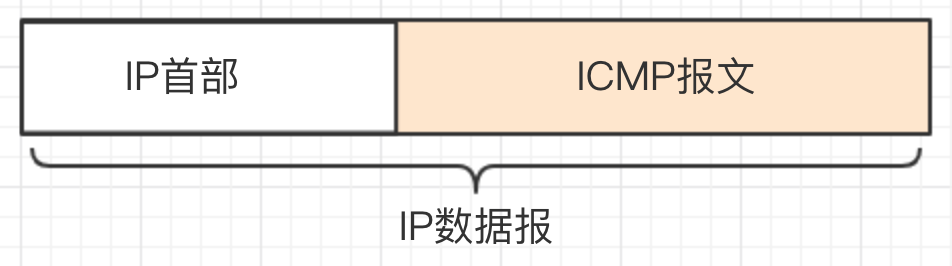

如下所示,ICMP数据报是封装在IP数据报中进行传递的。(此时,IP数据报首部的协议字段设置为1,表示当前传递的是ICMP报文。)

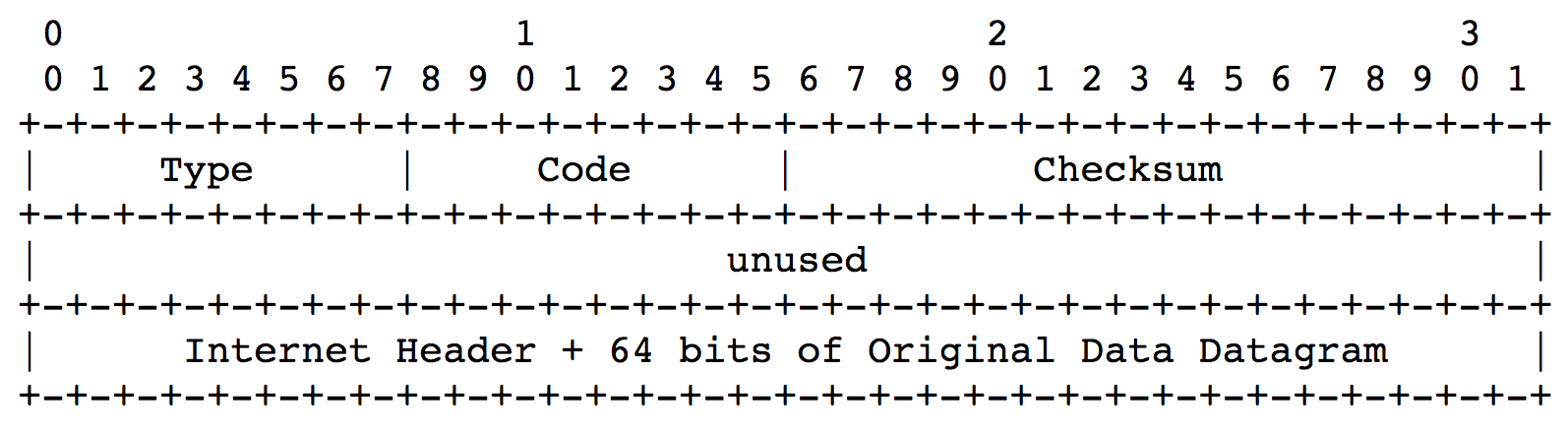

ICMP报文通用格式如下,主要关注Type、Code两个字段。

  • Type字段:ICMP报文类型。比如超时错误(Time Exceeded Message)、目标主机不可达错误(Destination Unreachable Message)等。
  • Code字段:子类型。比如,导致目标主机不可达错误的原因可能有多种,比如主机错误(code=1),端口错误(code=3)等。

IP数据报未到达目标主机,且TTL被置为0时,返回的就是超时错误(Time Exceeded Message),此时Type=11,code=0。
traceroute收到ICMP报文,发现Type=11,code=0,记录下发送节点的IP和耗时。

问题三:报文是否到达目标主机

文章开头的图,假设TTL设置为大于3的数,此时IP数据报安全抵达目标主机B,并没有发生超时错误。这种情况下,traceroute如何知道已经到达了目标主机?

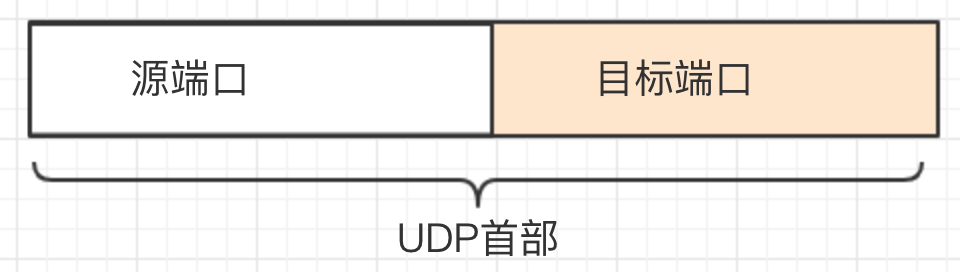

先来回顾下UPD用户数据报的首部(非完整),它包含了源端口、目标端口。

traceroute发送UDP报文时,将目标端口设置为较大的值( 33434 - 33464),避免目标主机B上该端口有在实际使用。

当报文到达目标主机B,目标主机B发现目标端口不存在,则向源主机A发送ICMP报文(Type=3,Code=3),表示目标端口不可达。

源主机A收到差错报文,发现Type=3,Code=3,知道已经到达目标主机B。记录下IP、耗费,检测结束。

写在后面

traceroute是比较实用的网络工具,排查错误时经常用到,掌握它的用法、实现原理很有必要。
建议读者朋友实际动手尝试下,同时采用wireshark抓下包分析下,加深对实现原理的理解。
为便于讲解,部分内容可能不够严谨,如有错误敬请指出。

参考链接

RFC792

What UDP ports to open for UDP traceroute?
